型號

網型

結構配置

主要防護功能

GPS2

DO/08/300+SO/2.2/50

係統鋼絲繩錨杆+橫縱支撐繩+縫合繩

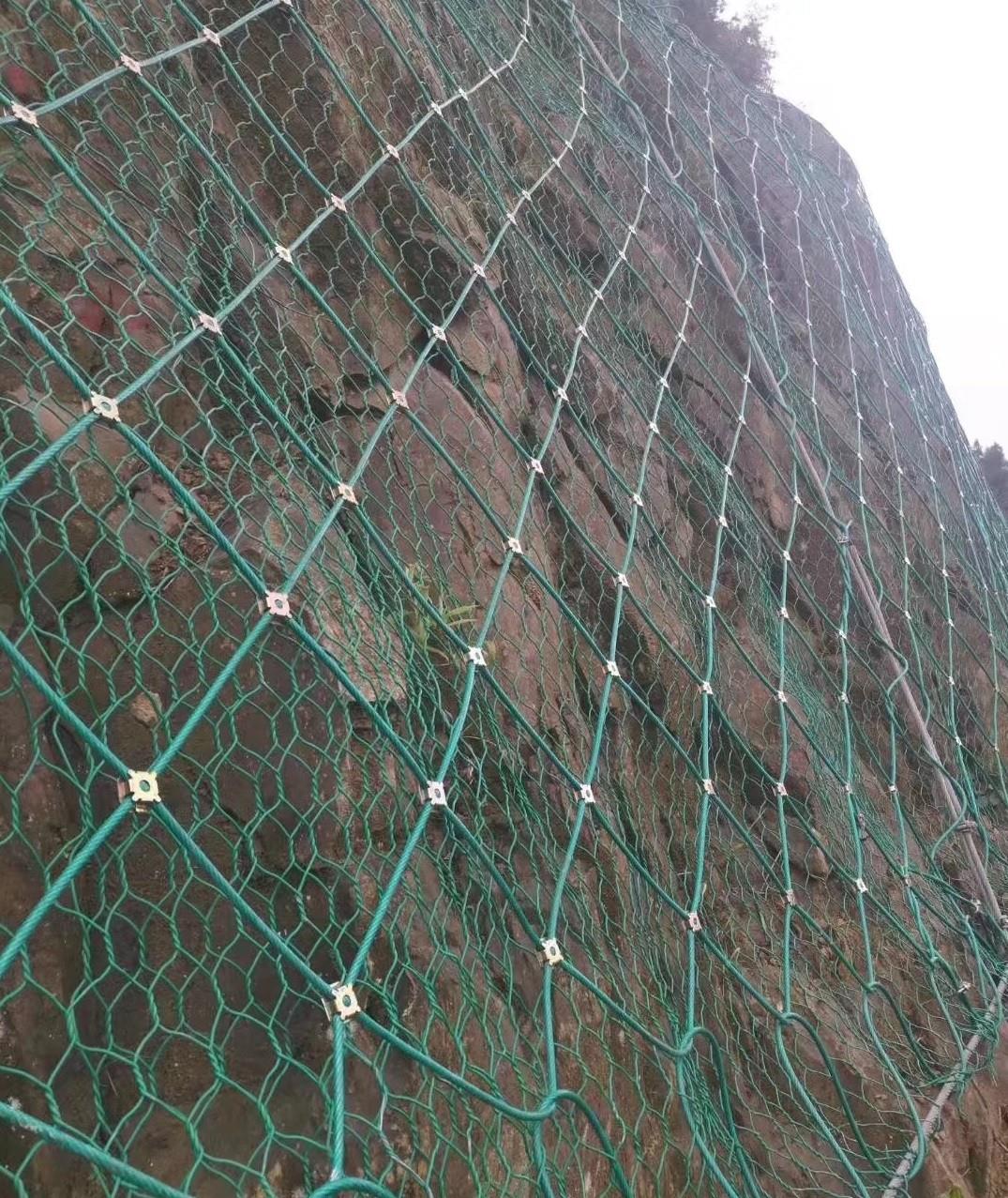

坡麵加固，限製落石運動範圍，部分抑製崩塌的發生

GTC-65A

TC/3/65

邊界繩+邊界繩錨杆+係統錨杆+錨墊板

圍護作用，抑製崩塌和風化剝落，限製局部或少量落石運動範圍

GSSA2

S250+SO/2.2/50

邊界繩+邊界繩錨杆+係統錨杆+錨墊板

同GTC-65A，能滿足可達100年的防腐壽命要求

GQS2

Q280+SO/2.2/50

係統鋼絲繩錨杆+橫縱支撐繩+縫合繩

同GPS2，能滿足可達100年的防腐壽命要求

GAR1

DO/08/300

邊沿（上沿）鋼絲繩錨杆+支撐繩+縫合繩

同GPS2，危岩破碎程度較輕微時選用

GER1

SO/2.2/50

同GAR1，用鐵絲縫合

同GAR1

型號

網型

結構配置

主要防護功能

RX-025

DO/08/250

立柱+支撐繩（Φ12雙繩）+拉錨係統（Φ16單繩）+減壓環（每根1個）+縫合繩（Φ8）+側拉錨繩（Φ12單繩）+下拉及中間加固（Φ12單繩）

攔截撞擊能量為250KJ以內的落石

RX-050

DO/08/200

立柱+支撐繩（Φ16雙繩）+拉錨係統（Φ14單繩）+減壓環（每跨每根1個）+縫合繩（Φ8）+側拉錨繩（Φ16雙繩）+下拉及中間加固錨繩（Φ16單繩）

攔截撞擊能量為500KJ以內的落石

RX-075

DO/08/150

立柱+支撐繩（Φ18雙繩）+拉錨係統（Φ16單繩）+減壓環（每跨10個）+縫合繩（Φ8）+側拉錨繩（Φ18單繩）+下拉及中間加固錨繩（Φ18單繩）

攔截撞擊能量為750KJ以內的落石

RXI-025

R5/3/300

立柱+支撐繩（Φ18單繩）+拉錨係統（Φ16單繩）+減壓環（每跨3個）+縫合繩（Φ8）+側拉錨繩（Φ16雙繩）+下拉及中間加固（Φ16單繩）

攔截撞擊能量為250KJ以內的落石

RXI-050

R7/3/300

立柱+支撐繩（Φ22單繩）+拉錨係統（Φ18單繩）+減壓環（每跨6個）+縫合繩（Φ8）+側拉錨繩（Φ18雙繩）+下拉及中間加固（Φ16單繩）

攔截撞擊能量為500KJ以內的落石

RXI-075

R7/3/300

立柱+支撐繩（Φ16雙繩）+拉錨係統（Φ14單繩）+減壓環（每跨6個）+縫合繩（Φ8）+側拉錨繩（Φ14雙繩）+下拉及中間加固（Φ14單繩）

攔截撞擊能量為750KJ以內的落石

RXI-100

R9/3/300

立柱+支撐繩（Φ18雙繩）+拉錨係統（Φ16單繩）+減壓環（每跨6個）+縫合繩（Φ12）+側拉錨繩（Φ16雙繩）+下拉及中間加固（Φ16單繩）

攔截撞擊能量為1000KJ以內的落石

RXI-150

R12/3/300

立柱+支撐繩（Φ22雙繩）+拉錨係統（Φ18單繩）+減壓環（每跨10個）+縫合繩（Φ12）+側拉錨繩（Φ18雙繩）+下拉及中間加固（Φ18單繩）

攔截撞擊能量為1500KJ以內的落石

RXI-200

R19/3/300

立柱+支撐繩（Φ22雙繩）+拉錨係統（Φ18單繩）+減壓環（每跨10個）+縫合繩（Φ14）+側拉錨繩（Φ18雙繩）+下拉及中間加固（Φ18單繩）

攔截撞擊能量為2000KJ以內的落石

注1: 除上述構成外，均含鋼柱（係統高度為3/4/5/6/7m時，分別為16/18/20/20b/22b號工字鋼加工而成）和拉錨錨杆（側拉錨杆一般為2φ16×2.5或2φ16×3鋼絲繩錨杆，其餘為2φ16×2鋼絲繩錨杆）；

注2: 是否帶鋼絲格柵根據需攔截落石尺寸設計確定；

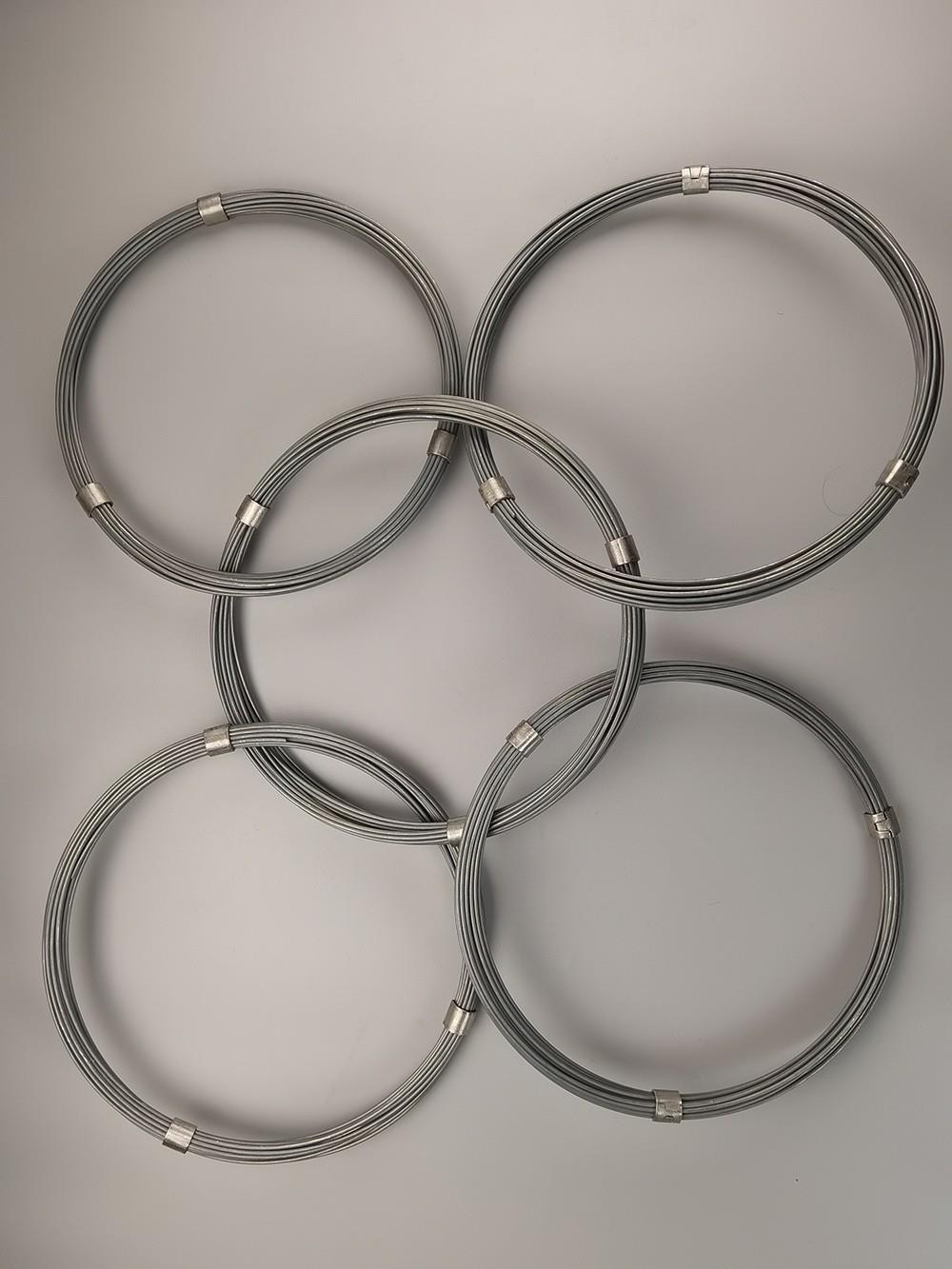

注3: 要求帶減壓環的，φ12~φ14鋼絲繩帶GS-8000減壓環，φ16~φ18鋼絲繩帶GS-8001減壓環，φ20~φ22鋼絲繩帶GS-8002減壓環，其能量吸收能力分別不應小於30/50/130kJ，啟動荷載應介於與其相連的鋼絲繩最小破斷拉力的20%~50%，若改變減壓環性能參數，則應改變其配置數量。
